Funktionell och realistisk växlingsbangård
En växlingsbangård är ofta modelljärnvägens operativa hjärta. Medan stationer och landskap vanligtvis drar till sig mest uppmärksamhet är det på bangården som tågen delas upp, sätts samman och förbereds för nästa resa. Många modelljärnvägsbyggare ritar bangårdar genom att helt enkelt lägga in så många parallella spår som möjligt. Även om det kan se imponerande ut leder det ofta till en bangård som är svår att använda och snabbt blir en källa till frustration. En väl utformad bangård ska vara lätt att nå, lätt att växla vagnar i utan att störa tågtrafiken på anläggningen.

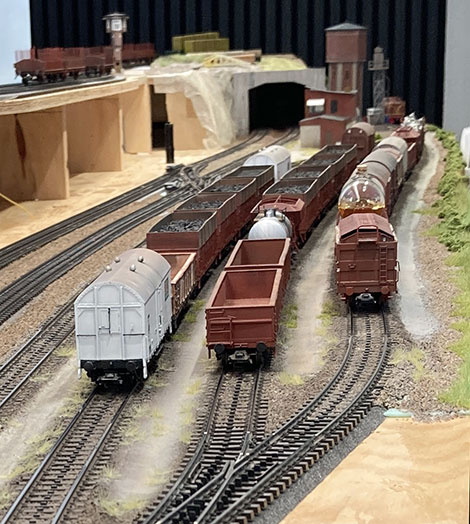

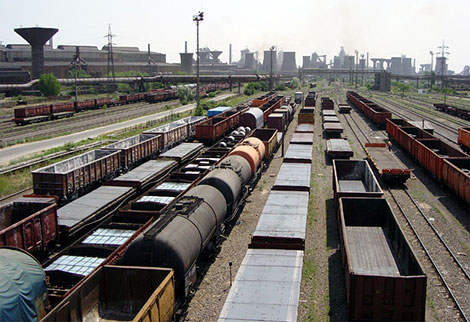

Växlingsbangård med godsvagnar uppställda
Vilken funktion har en växlingsbangård?
En växlingsbangårds huvudsakliga uppgift är att göra det möjligt att sortera och organisera godsvagnar. Ankommande tåg delas upp i mindre grupper av vagnar beroende på destination. Dessa vagnar sätts sedan samman till nya avgående tåg. I förebilden finns ofta dessutom uppställningsspår, lokserviceanläggningar och spår för vagnreparationer. De flesta modelljärnvägar behöver endast en förenklad version av dessa funktioner, men genom att förstå bangårdens syfte blir det lättare att avgöra hur mycket plats som bör avsättas för den.

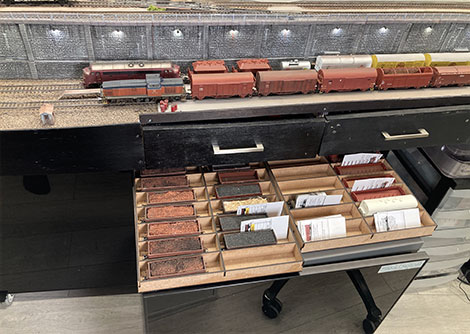

Tågmagasinet på min anläggning"Göteborg".
Tågmagasin eller Växlingsbangård?
Innan du börjar rita bangården bör du bestämma vilken funktion den ska fylla på anläggningen. Ett tågmagasin används främst för att förvara kompletta tåg. Tågen anländer, väntar och avgår senare utan någon växling. Vagnslaster läggs till eller tas bort så att vagnarna blir klara för nästa trafikdygn. Enstaka vagnar kan lyfts bort för hand och sparas till en senare körsession. I dessa fall räcker det vanligtvis med en enkel spårstege med genomgående spår.
En växlingsbangård fungerar annorlunda. Här sorteras och omgrupperas vagnarna aktivt under körningen. Denna typ av bangård kräver fler spårtyper och bör utformas specifikt för att underlätta växlingsarbetet. Om anläggningen ska köras av flera personer kan arbetet på växlingsbangården bli en av de mest uppskattade uppgifterna.

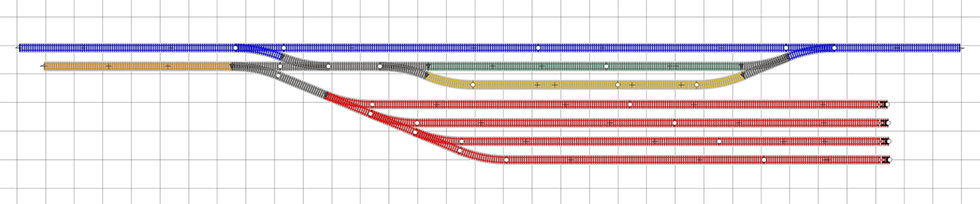

Spårplan för en enkel växlingsbangård.
I illustrationen representerar: Blått spår: huvudlinjen (MAIN). Gröna och gula spår: ankomst- respektive avgångsspår. Orange spår: förlängningsspår (Drill Track eller Yard Lead), som bör vara lika långt eller längre än det längsta förväntade tåget. Röda spår: Växlingsstege där godsvagnar sorteras efter destination.
Vikten av ett förlängningsspår
Ett av de vanligaste misstagen vid utformning av bangårdar är att utelämna förlängningsspåret, på engenska kallat "drill track" eller "yard lead". Förlängingsspåret gör det möjligt för växelloket att dra ut vagnsgrupper från växlingsstegen utan att blockera huvudlinjen. Utan ett separat förlängningsspår kommer varje växlingsrörelse att störa den genomgående trafiken. En bra tumregel är att förlängningsspåret bör vara minst lika långt som det längsta tåget som förväntas hanteras på bangården. Då kan hela vagnsgrupper dras ut i en enda rörelse.

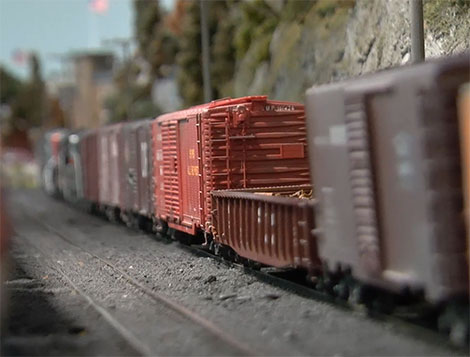

Växelloket drar ut vagnar på förlängningsspåret.
Ankomst- och avgångsspår
En trafikerad bangård bör ha särskilda ankomst- och avgångsspår. Dessa fungerar som en buffert mellan huvudlinjen och klassificeringsspåren. Tåg som anländer från huvudlinjen kan snabbt lämna huvudspåret och därmed frigöra det för annan trafik. På samma sätt kan avgående tåg sättas samman och invänta avgång utan att störa växlingsarbetet. En av de viktigaste principerna för en effektiv bangård är att växlingspersonalen ska kunna fortsätta sitt arbete medan tåg anländer och avgår. Om utrymmet är begränsat och trafikmängden liten kan ankomst- och avgångsspåret kombineras till ett gemensamt spår.
Spårstegens tre spår på min anläggning "Göteborg".
Växlingsstege
Växlingsstegen är där det verkliga arbetet sker. Varje spår kan tilldelas en viss destination, bibana eller tågsammansättning. Vagnarna sorteras till rätt spår och sätts senare samman till nya avgående tåg. På de flesta modelljärnvägar är det oftast bättre att ha fler klassificeringsspår än ankomst- och avgångsspår. En bangård med ett ankomstspår, ett avgångsspår och fyra eller fem klassificeringsspår ger vanligtvis en bra balans mellan kapacitet och användbarhet.
Bygg hela bangården inom räckhåll
Till skillnad från förebilden måste modelljärnvägsoperatören kunna nå spåren med händerna. Växlar ska läggas om, vagnar behöver ibland sättas på igen efter urspårning och manuell avkoppling/isärkoppling förekommer ofta.
Om spåren ligger för långt från gångytan blir arbetet snabbt både svårt och frustrerande. Av denna anledning bör spårstegen placeras närmast operatören när det är möjligt, och bangårdens bredd bör normalt begränsas till cirka 800 mm. Viktiga växlingsområden ska alltid vara lättåtkomliga. En något mindre bangård som är enkel att arbeta på ger betydligt större körglädje än en större bangård som är svår att nå.

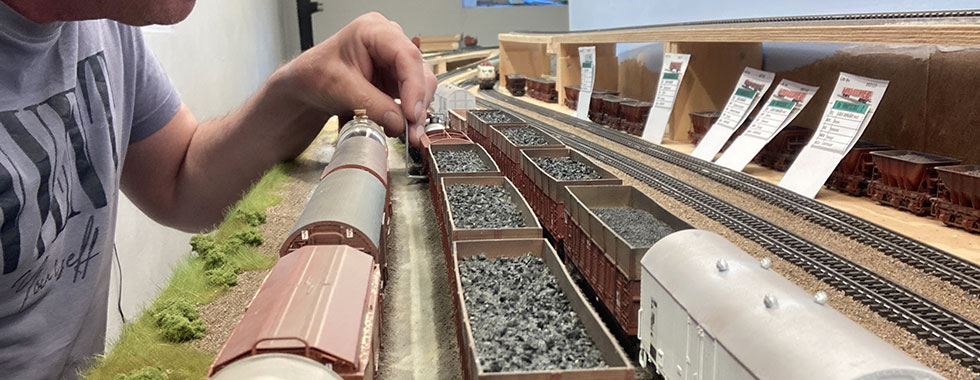

Allt väl inom räckhåll för operatören.
Undvik vanliga konstruktionsmisstag
Vissa misstag återkommer gång på gång på modelljärnvägar. Ett exempel är att placera lokserviceanläggningar direkt intill spårstegen. Varje rörelse till dieseldepå, sandtorn eller lokstall kommer då att störa växlingsarbetet. Ett annat vanligt misstag är att utforma servicespåren (diesel- och sandpåfyllning tex) så att loken måste göra rundgång bara för att nå dem. När det är möjligt bör servicespåren orienteras i samma riktning som övriga bangården (se bild). Det är också klokt att undvika onödiga byggnader mellan gångytan och spåren. Även om de kan se attraktiva ut försvårar de ofta åtkomsten till de områden där operatören faktiskt behöver arbeta.
Inspiration från förebilden
På riktiga järnvägar utformas bangårdar för att flytta vagnar från ankomst till avgång med så få rörelser som möjligt. Samma princip gäller för modelljärnvägar. Vagnarna bör röra sig stegvis genom bangården istället för att ständigt behöva korsa fram och tillbaka mellan olika spår. Många förebildsbangårdar använder dessutom genomgående spår som är anslutna i båda ändar. Detta ger större rörelsefrihet för både lok och vagnar och kan även förbättra flexibiliteten på en modelljärnväg.

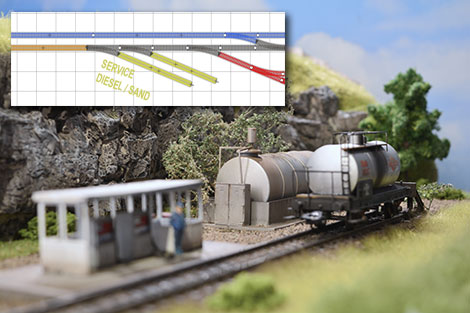

En lokserviceanläggning (diesel and sandpåfyllning).
Sammanfattning
En framgångsrik växlingsbangård är inte nödvändigtvis den största. De bästa bangårdarna är de som möjliggör ett smidigt trafikflöde och låter personalen arbeta effektivt. Genom att inkludera ett väl dimensionerat växlingsutdrag, särskilda ankomst- och avgångsspår, tillräckligt många klassificeringsspår och god åtkomlighet kan även en relativt kompakt bangård hantera förvånansvärt mycket trafik. När du planerar en ny modelljärnväg bör målet inte vara att få plats med så många spår som möjligt. Målet är att skapa en bangård som är rolig att använda och som kan stödja realistisk järnvägsdrift under många år framöver.
